Plomberie multicouche : tubes, raccords et choix du diamètre

Dans beaucoup de pavillons d’Essonne comme dans les appartements récents, la plomberie multicouche a remplacé le cuivre soudé sur la plupart des chantiers. Les tubes se cintrent à la main ou presque, les raccords se posent au sertissage, et le choix du bon diamètre conditionne le confort d’eau chaude à la douche comme le silence du réseau de chauffage.

Quand c’est mal dimensionné, on se retrouve avec une baignoire qui met des minutes à se remplir, des radiateurs du haut tièdes, ou encore une chasse d’eau qui fait chuter le débit partout. Quand c’est bien pensé, le réseau reste discret, fiable, avec une étanchéité durable, sans bricolage tous les deux ans.

Ce type d’installation intéresse autant les propriétaires qui rénovent une maison des années 70 que les syndics d’immeuble qui refont des colonnes, ou les bricoleurs qui aménagent une salle de bains au sous-sol. Entre les diamètres 16, 20, 26 ou 32 mm, les différences ne sont pas que théoriques. Selon qu’il s’agit d’eau potable, de boucle de circulation, de réseau de radiateurs ou d’une pompe à chaleur, les contraintes de débit, de pression et de longueur de circuit n’ont rien à voir.

Sans parler des normes, de la compatibilité des matériaux et des conséquences sur la facture si le dimensionnement est bâclé. Tout l’enjeu est d’éviter les « on verra bien » pour passer à un réseau calculé, même simplement, mais pensé.

En bref

• Le tube multicouche combine une âme aluminium et du polyéthylène, ce qui donne un bon compromis entre robustesse du cuivre et flexibilité du PER.
• Les diamètres courants sont 16, 20, 26 et 32 mm, chacun correspondant à des usages précis en sanitaire et en chauffage.
• Le chiffre du tube multicouche correspond au diamètre extérieur ; le diamètre intérieur utile dépend de l’épaisseur de paroi.
• Un bon choix de diamètre se fait en tenant compte du débit, de la pression, de la longueur du réseau et des appareils alimentés.
• Les raccords à sertir ou à compression imposent de respecter scrupuleusement les outils adaptés pour garantir l’étanchéité.
• Les normes (NF, ACS) et une pose soignée conditionnent la pérennité du réseau d’eau potable et de chauffage.

Plomberie multicouche : comment se composent les tubes et pourquoi ce système a pris le dessus

Dans un lotissement récent près de Ris-Orangis, un propriétaire veut supprimer son vieux réseau acier de chauffage pour passer en radiateurs panneaux. L’artisan lui propose une installation en multicouche.

Concrètement, un tube multicouche, ce n’est ni du simple plastique, ni du métal pur. C’est un assemblage en couches successives pensé pour cumuler les avantages des deux familles de matériaux.

Le principe de base repose sur une âme en aluminium entourée de deux couches de polyéthylène réticulé (souvent noté PE-X). La partie aluminium donne la tenue mécanique, limite les dilatations et sert de barrière à l’oxygène. Les couches de PE-X assurent la protection contre la corrosion externe, la souplesse de mise en forme et la résistance aux températures usuelles en plomberie sanitaire et chauffage.

On obtient ainsi un tube qui garde la forme qu’on lui donne, qui ne « serpente » pas comme certains PER trop souples, tout en étant beaucoup plus pratique à dérouler qu’un cuivre rigide. Sur un chantier d’appartement, cela change la journée : moins de soudures, moins de risques de brûler une cloison, moins de raccords intermédiaires. Pour un réseau encastré en dalle ou dans les cloisons placo, cette souplesse maîtrisée reste un atout net.

Autre point important, souvent sous-estimé : la barrière à l’oxygène. Sur un circuit de chauffage, si l’oxygène traverse les parois, la corrosion interne des radiateurs et du circulateur s’accélère. Les multicouches sérieux intègrent une couche aluminium continue qui limite fortement ces phénomènes. Sur un pavillon, cela peut faire plusieurs années de différence avant de devoir changer un circulateur ou de rincer un réseau chargé de boues. Pour approfondir ce sujet, des pages spécialisées comme le descriptif de circulateurs de chauffage donnent une bonne idée des contraintes réelles côté circulation d’eau.

Sur la partie sanitaire, ces tubes conviennent aussi bien pour l’eau potable froide que pour l’eau chaude, à condition de respecter les températures et pressions de service indiquées par le fabricant. Les produits marqués NF avec Attestation de Conformité Sanitaire garantissent l’absence de transfert de goût ou d’odeur, ce qui n’est pas négociable dans une cuisine ou une salle de bains. Un réseau propre au départ, avec des tubes certifiés, évite les mauvaises surprises et les discussions sans fin avec l’assurance en cas de sinistre.

En réalité, si ce système s’est imposé chez beaucoup d’artisans, c’est autant pour le confort de pose que pour la durabilité. Sur un chantier de rénovation de 100 m², la différence de temps par rapport à un réseau cuivre entièrement soudé n’est pas anecdotique. Pour ceux qui préparent un budget global, des ressources comme l’estimation d’une rénovation plomberie pour une maison de 100 m² permettent de se faire une idée du poids de la tuyauterie dans l’ensemble du projet.

Au final, un bon tube multicouche, bien choisi et bien posé, reste une base solide pour une maison moderne : discret, stable, et conciliant la technique avec le quotidien des occupants.

Diamètres 16, 20, 26 ou 32 mm : usages, erreurs courantes et bonnes pratiques

Quand on regarde une couronne de multicouche chez un grossiste, on voit surtout la couleur et la longueur. Pourtant, c’est bien le diamètre qui fait la différence entre un réseau confortable et un réseau poussif. Sur le terrain, les diamètres les plus utilisés sont 16, 20, 26 et 32 mm. On trouve aussi des 40, 50 ou 75 mm, mais ces tailles-là concernent surtout l’industriel ou des installations spéciales.

En logement individuel ou collectif classique, un tube multicouche de 16 mm sert en général à alimenter un équipement isolé : lavabo, évier, lave-linge, WC, petite douche, radiateur standard. Ce diamètre suffit largement si la longueur n’est pas démesurée et si la pression de départ reste correcte. C’est souvent celui qu’on passe dans les cloisons et les planchers chauffants.

Le multicouche 20 mm prend le relais dès qu’il faut alimenter des points gourmands en débit, comme une baignoire de grand volume, une douche à forte pluie, un ballon d’eau chaude ou une chaudière murale. Pour les colonnes montantes d’un petit immeuble, il reste parfois possible, mais cela demande un dimensionnement un peu plus poussé pour éviter les pertes de charge.

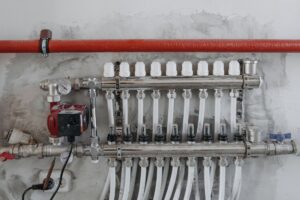

Au dessus, les diamètres 26 et 32 mm se retrouvent principalement sur les tronçons d’amenée principaux : nourrices, collecteurs de plancher chauffant, liaison entre groupe de sécurité et ballon de grande capacité, liaison hydraulique de pompe à chaleur sur certains schémas. Là, l’objectif est d’accepter des débits nettement plus élevés avec une perte de charge raisonnable et une vitesse d’eau qui ne siffle pas dans les tuyaux.

Une confusion fréquente concerne la différence entre diamètre extérieur et diamètre intérieur. Les valeurs annoncées en 16, 20 ou 26 mm correspondent au diamètre extérieur. Pour estimer la section utile, il faut retrancher deux fois l’épaisseur totale de paroi. Par exemple, un tube de 20 mm avec 2 mm de paroi totale ne laisse en réalité que 16 mm de passage interne. Résultat : deux tubes qui affichent le même diamètre extérieur, mais avec des épaisseurs différentes, ne donneront pas le même débit utile.

Cette nuance explique pourquoi certains chantiers se retrouvent sous-dimensionnés alors que, sur le papier, le bon diamètre semblait choisi. Les pertes de charge viennent aussi de là. Quand la longueur augmente, que les coudes se multiplient et qu’un réducteur mal placé s’ajoute, il ne faut pas s’étonner d’avoir une douche qui perd la moitié de son intensité dès qu’une chasse d’eau tire. Un dimensionnement sérieux tient toujours compte de la longueur totale de circuit, du nombre de raccords et des appareils servis.

Pour clarifier, un tableau de repères reste utile :

Sur un chantier de rénovation, il arrive aussi que l’on doive reprendre des réseaux existants en pouces, notamment pour raccorder du multicouche sur du vieux filetage. Dans ce cas, connaître la conversion pouces / millimètres aide à choisir l’adaptateur adéquat. Une ressource comme le tableau de conversion 1 pouce en cm en plomberie évite de se tromper de manchon au moment des achats.

Au-delà des chiffres, la règle reste simple : petite section pour les dessertes, section intermédiaire pour les gros consommateurs, grande section pour les tronçons collectifs ou de forte longueur. Tout dépassement léger en diamètre n’est pas dramatique. L’erreur qui coûte cher, c’est plutôt l’inverse, à savoir sous-dimensionner en pensant économiser sur quelques mètres de tube.

Raccords multicouche : sertir, compression, compatibilité et étanchéité à long terme

Une fois les tubes choisis, tout se joue sur les raccords. C’est souvent là que les fuites apparaissent, parfois plusieurs mois après la mise en eau. Pour le multicouche, deux grandes familles dominent : les raccords à sertir et les raccords à compression, parfois appelés à visser.

Les raccords à sertir exigent une pince spécifique avec des mâchoires adaptées au profil du fabricant (TH, U, H, etc.). Le tube est coupé proprement, calibré et ébavuré, puis inséré jusqu’à la butée. Le sertissage vient déformer la bague métallique pour serrer l’ensemble sur le tube. Bien réalisé, ce type de raccord donne une étanchéité fiable et répétable, avec un gain de temps net sur les gros réseaux. C’est ce que l’on retrouve dans la plupart des programmes de logements neufs.

Les raccords à compression, eux, se montent sans pince, avec une clé plate ou une clé à molette. Un écrou vient écraser un joint ou une bague de serrage contre le tube. Ce système séduit les bricoleurs qui ne veulent pas investir dans un outillage de sertissage. Il reste toutefois plus sensible au couple de serrage, aux défauts d’alignement, et ne se prête pas bien aux réseaux encastrés qu’on ne reverra plus ensuite.

Dans les deux cas, la préparation du tube joue un rôle central. Une coupe en biais, un ovalisation du tube ou une bavure interne peuvent suffire à abîmer l’insert et créer un chemin de fuite. Sur un chantier de pavillon, on voit encore des coupe-tubes émoussés ou des tubes recoupés à la scie métal, avec des copeaux qui restent coincés. Ce sont des détails qui n’en sont pas : sur un réseau d’eau potable, personne n’a envie de retrouver des morceaux de polyéthylène dans un mousseur de robinet.

Autre point à surveiller, la compatibilité entre marques. Certes, le diamètre extérieur reste en 16, 20 ou 26 mm, mais les tolérances, les épaisseurs de paroi et les profils de raccord ne sont pas toujours interchangeables. Certains mélanges marchent par hasard, d’autres lâchent dans le temps. Pour un artisan qui engage sa responsabilité décennale, il est plus raisonnable de rester dans un même système de tube et de raccords, sauf cas très maîtrisé.

Pour limiter les sources de fuite, plusieurs réflexes méritent d’être systématiques :

• Utiliser une pince à sertir entretenue, avec des mâchoires propres et adaptées au profil.
• Contrôler visuellement chaque emboîtement avant sertissage (repère de profondeur atteint).
• Éviter les reprises de position après sertissage, qui peuvent fatiguer le raccord.
• Ne pas encastrer de raccords démontables dans des zones inaccessibles.

Quand ces règles simples sont respectées, un réseau multicouche tient la route sur la durée. Les problèmes viennent souvent des économies de bouts de chandelle ou d’un mélange hasardeux de systèmes. Une fois le réseau fermé dans un doublage ou une chape, rouvrir pour reprendre un raccord oublié devient tout de suite beaucoup plus coûteux qu’un outil adapté ou quelques minutes de contrôle au départ.

En résumé, un bon choix de raccords, associé à une méthode de pose soignée, fait souvent la différence entre un réseau sur lequel on ne revient plus et une installation qui oblige à repasser tous les ans.

Choisir le bon diamètre de tube multicouche en fonction du débit, de la pression et de la longueur

Sur un chantier de rénovation à Viry-Châtillon, un couple se plaint d’un manque de débit sous la douche depuis que l’ancienne colonne galvanisée a été remplacée par du multicouche. Les diamètres semblent corrects, mais la réalité dément le devis. Ce type de situation montre que le choix du diamètre ne se résume pas à un tableau théorique. Plusieurs critères se combinent et méritent d’être regardés ensemble.

Le premier paramètre reste le débit nécessaire. Une petite vasque se contente de 5 à 6 litres par minute, quand une grande douche pluie peut monter à 15 voire 20 litres. Une baignoire balnéo, un ballon qui recharge rapidement ou un réseau de chauffage à débit variable demandent encore davantage. Partir d’un débit cible réaliste évite de sous-estimer les besoins. Sur un simple logement, additionner les appareils et appliquer un coefficient de simultanéité donne déjà une bonne base.

Vient ensuite la pression de service disponible. Un réseau public bien dimensionné en pied d’immeuble ne garantit pas la même pression au dernier étage. Un réducteur mal réglé ou un surpresseur fatigué peut aussi changer la donne. Plus la pression disponible est faible, plus la section doit compenser pour maintenir un débit acceptable. Il ne sert à rien de poser du 16 mm partout si, en sortie de compteur, la pression chute dès que deux robinets s’ouvrent.

La longueur du circuit et le nombre de coudes influencent également la perte de charge. Un tronçon droit de 4 mètres en 16 mm ne pose aucun souci. Une traversée complète de maison de 25 mètres, avec plusieurs changements de direction, sur le même diamètre, n’a plus du tout le même comportement. Les coudes, tés, réducteurs et autres singularités « mangent » de la pression. Sur les réseaux de chauffage, cela se traduit par des radiateurs plus lointains qui restent tièdes, même avec un circulateur en bonne forme.

Derrière tout cela, les normes et recommandations donnent un cadre. En France, la NF 545 pour les réseaux de distribution sanitaire et de chauffage fixe des exigences de tenue en pression, de matériaux et de résistance. Les multicouches marqués ACS garantissent la qualité de l’eau potable distribuée. Respecter ces repères ne relève pas de la paperasse : cela conditionne l’acceptation des travaux par les assurances et la bonne tenue dans le temps.

Pour faire simple, un choix de diamètre sérieux passe par une démarche en plusieurs étapes :

• Identifier les appareils alimentés par chaque tronçon (sanitaire, cuisine, chauffage).
• Estimer le débit simultané probable et la pression disponible.
• Tenir compte de la longueur réelle, coudes compris.
• Adapter le diamètre extérieur et vérifier le diamètre intérieur utile selon l’épaisseur.
• Contrôler la compatibilité avec les raccords et les équipements terminaux.

Sur les petits chantiers, certains plombiers raisonnent « à l’œil » parce qu’ils ont l’habitude. Sur un réseau complet, le calcul, même simplifié, reste préférable. Surtout quand on mélange chauffe-eau, nourrices de plancher chauffant, radiateurs et éventuellement boucle de recirculation. Un surdimensionnement léger coûte un peu plus cher en tube, mais économise souvent des heures de réglage et des plaintes de clients.

Au final, le bon diamètre, c’est celui qui fournit le confort attendu, sans coup de bélier, sans chute de débit brutale, avec un circulateur ou une pression réseau qui ne tourne pas en permanence à la limite de ses capacités.

Pose des installations multicouche : techniques, outils, isolation et cas concrets

La théorie sur les diamètres ne sert pas à grand-chose si la installation est bâclée. Un réseau multicouche bien posé commence toujours par un traçage réfléchi : cheminement des tubes, emplacements des nourrices, sorties de cloison aux bonnes hauteurs, réservations dans les chapes. Dans une maison de 100 m², tirer quelques lignes en plus sur un papier plutôt que d’improviser au fur et à mesure change tout.

Côté outillage, la base reste un bon coupe-tube adapté au multicouche, un calibreur-ébavureur, un outil de cintrage ou des ressorts pour les courbes serrées, et bien sûr la pince à sertir si l’on a fait ce choix de raccords. Le coupe-tube doit offrir une coupe nette, à angle droit, sans écraser le tube. Le calibreur redonne une section bien ronde et retire les bavures internes qui pourraient gêner les raccords ou créer des turbulences exagérées.

Pour la pose proprement dite, deux grands choix s’offrent : encastré ou apparent. En encastré dans une chape, tous les raccords doivent idéalement rester dans des boîtes ou des nourrices accessibles. Sceller un raccord démontable dans un béton sans trappe de visite, c’est préparer une fuite compliquée. En apparent, surtout dans les caves ou les locaux techniques, les colliers de fixation doivent être dimensionnés et espacés correctement, en tenant compte de la dilatation et du poids de l’eau.

L’isolation des tubes joue aussi un rôle clé. Sur l’eau potable chaude, l’isolation limite les pertes thermiques, donc la consommation d’énergie et l’attente au robinet. Sur le froid, elle réduit les phénomènes de condensation qui peuvent tacher des plafonds ou nourrir de la moisissure dans un placard. Sur les réseaux de chauffage, l’isolation des tronçons qui traversent des zones non chauffées s’impose pour ne pas transformer un garage en radiateur involontaire.

Un cas typique rencontré dans le 91 : un déplacement de radiateur dans un salon, pour ouvrir une baie vitrée. Les anciens tuyaux acier sont coupés au ras du sol, et une dérivation en multicouche 16 ou 20 mm fait le tour de la pièce. Si le diamètre est trop faible ou si le parcours accumule les coudes serrés, le radiateur déplacé ne chauffera jamais autant que les autres. Avant de commencer, consulter un guide tarifaire comme l’évaluation de prix pour un déplacement de radiateur peut aider le client à comprendre que le vrai coût se joue bien dans la main-d’œuvre et la qualité de pose, pas seulement dans deux mètres de tuyau.

Sur les planchers chauffants modernes, les couronnes de multicouche remplacent parfois le PER classique. L’avantage se voit dans la réduction de la dilatation et la meilleure tenue mécanique, notamment quand on travaille à des températures plus élevées ou avec des pas de pose plus serrés. Là aussi, le respect des schémas, des nourrices, des boucles équilibrées et des températures maxi de départ conditionne le résultat final.

Dernier point souvent négligé : la mise en eau et les essais de pression. Après pose, un essai sous pression statique, parfois complété par un test sous pression d’air selon les fabricants, permet de traquer les fuites avant de fermer les cloisons ou couler les chapes. Sauter cette étape pour gagner une heure est le meilleur moyen de perdre plusieurs jours quelques semaines plus tard.

Une installation multicouche soigneusement préparée, correctement isolée et testée avant habillage donne un réseau qui se fait oublier. C’est, en fin de compte, ce que l’on attend d’une bonne plomberie.

Quel diamètre de tube multicouche utiliser pour un lavabo ou un évier de cuisine ?

Pour un lavabo, un évier de cuisine ou un appareil isolé (lave-linge, lave-vaisselle), un tube multicouche de 16 mm de diamètre extérieur suffit dans la plupart des cas, à condition que la longueur de parcours reste raisonnable et que la pression d’alimentation soit correcte. Si le réseau est très long ou si plusieurs appareils sont alimentés par le même tronçon, passer en 20 mm sur la partie commune permet de limiter les pertes de charge et de garder un débit confortable.

Comment choisir entre raccords multicouche à sertir et raccords à compression ?

Les raccords à sertir conviennent bien aux installations neuves et aux rénovations importantes, surtout quand on dispose d’une pince à sertir adaptée. Ils offrent une étanchéité fiable et rapide, idéale pour les réseaux encastrés qu’on ne veut plus ouvrir. Les raccords à compression, eux, se montent sans pince, avec une simple clé, ce qui séduit les bricoleurs pour des petites modifications apparentes. En revanche, ils sont plus sensibles au serrage et se prêtent mal aux zones non accessibles. Pour un réseau durable et caché, le sertissage reste généralement préférable.

Les tubes multicouche sont-ils adaptés à l’eau potable ?

Oui, les tubes multicouche sont adaptés à l’eau potable à condition d’être certifiés pour cet usage, notamment avec une Attestation de Conformité Sanitaire (ACS) et une référence aux normes en vigueur. Leur structure, avec une âme aluminium et des couches de polyéthylène réticulé, limite la corrosion et les dépôts internes. Pour une cuisine ou une salle de bains, il est recommandé de privilégier des produits marqués NF, garantissant l’innocuité des matériaux au contact de l’eau de boisson et la tenue en température et pression.

Peut-on mélanger plusieurs marques de tubes et de raccords multicouche sur la même installation ?

Sur le plan purement mécanique, certains mélanges peuvent paraître compatibles, car les diamètres extérieurs restent en 16, 20 ou 26 mm. Mais les tolérances dimensionnelles, les épaisseurs de paroi et les profils des raccords diffèrent d’un fabricant à l’autre. Combiner tube d’une marque et raccord d’une autre augmente le risque de fuite dans le temps et pose un problème de responsabilité en cas de sinistre. Pour une installation sérieuse, il est conseillé de rester sur un même système de tube et de raccords issu du même fabricant.

Comment éviter les pertes de chaleur sur un réseau multicouche de chauffage ?

Pour limiter les pertes de chaleur sur un réseau de chauffage en multicouche, il faut d’abord choisir des diamètres adaptés, éviter les longueurs inutiles et réduire le nombre de coudes trop serrés. Ensuite, l’isolation des tronçons qui traversent des locaux non chauffés (garage, cave, combles) est essentielle, avec une épaisseur de calorifuge cohérente avec la température de départ. Enfin, le réglage correct du circulateur et le bon équilibrage des radiateurs ou des boucles de plancher chauffant permettent d’éviter des vitesses d’eau excessives, sources de bruit et de déperditions inutiles.
