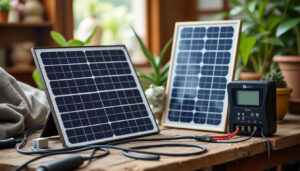

Peut-on brancher deux panneaux solaires sur le même régulateur ?

Brancher deux panneaux solaires sur un même régulateur solaire fait gagner de la place, de l’argent et du rendement, à condition de respecter quelques règles de base. Dans beaucoup de camping-cars, de maisons secondaires ou de petits sites isolés, la question revient toujours au moment d’agrandir l’installation solaire : garder un seul régulateur ou en ajouter un deuxième. La bonne nouvelle, c’est qu’un montage bien pensé permet de cumuler la puissance des panneaux sans mettre en danger la sécurité électrique ni la durée de vie des batteries. Tout se joue dans le dimensionnement du régulateur, le choix entre série et parallèle, et la compatibilité des panneaux entre eux.

Ce sujet concerne autant le particulier qui pose deux petits panneaux solaires de 100 W sur le toit de son fourgon que le propriétaire de pavillon qui veut soulager sa facture EDF avec un système photovoltaïque modeste. Dans tous les cas, la logique reste la même : vérifier les tensions, additionner les courants, prévoir une marge pour la régulation de charge, et soigner le branchement panneaux solaires du début à la fin. Un régulateur sous-dimensionné ou mal câblé ne prévient pas gentiment, il chauffe, coupe, voire claque sans prévenir. L’objectif ici est donc simple : expliquer, avec des exemples concrets, comment faire une connexion panneaux propre, fiable et efficace, sans entrer dans des calculs d’ingénieur mais sans bricolage hasardeux non plus.

En bref :

• Oui, il est possible de brancher deux panneaux solaires sur le même régulateur solaire, si l’on respecte ses limites de tension, de courant et de puissance.
• Le branchement en série additionne les tensions et garde le même courant ; le branchement en parallèle garde la même tension et additionne les courants.
• Un régulateur MPPT accepte mieux les montages en série et les puissances plus élevées, avec un meilleur rendement que les modèles PWM.
• La compatibilité panneaux (tension et courant proches) évite de brider toute la chaîne, surtout en série où le panneau le plus faible dicte la loi.
• Une installation solaire bien dimensionnée passe par des câbles adaptés, des fusibles, un bon chemin de câblage et le respect des règles de sécurité électrique.

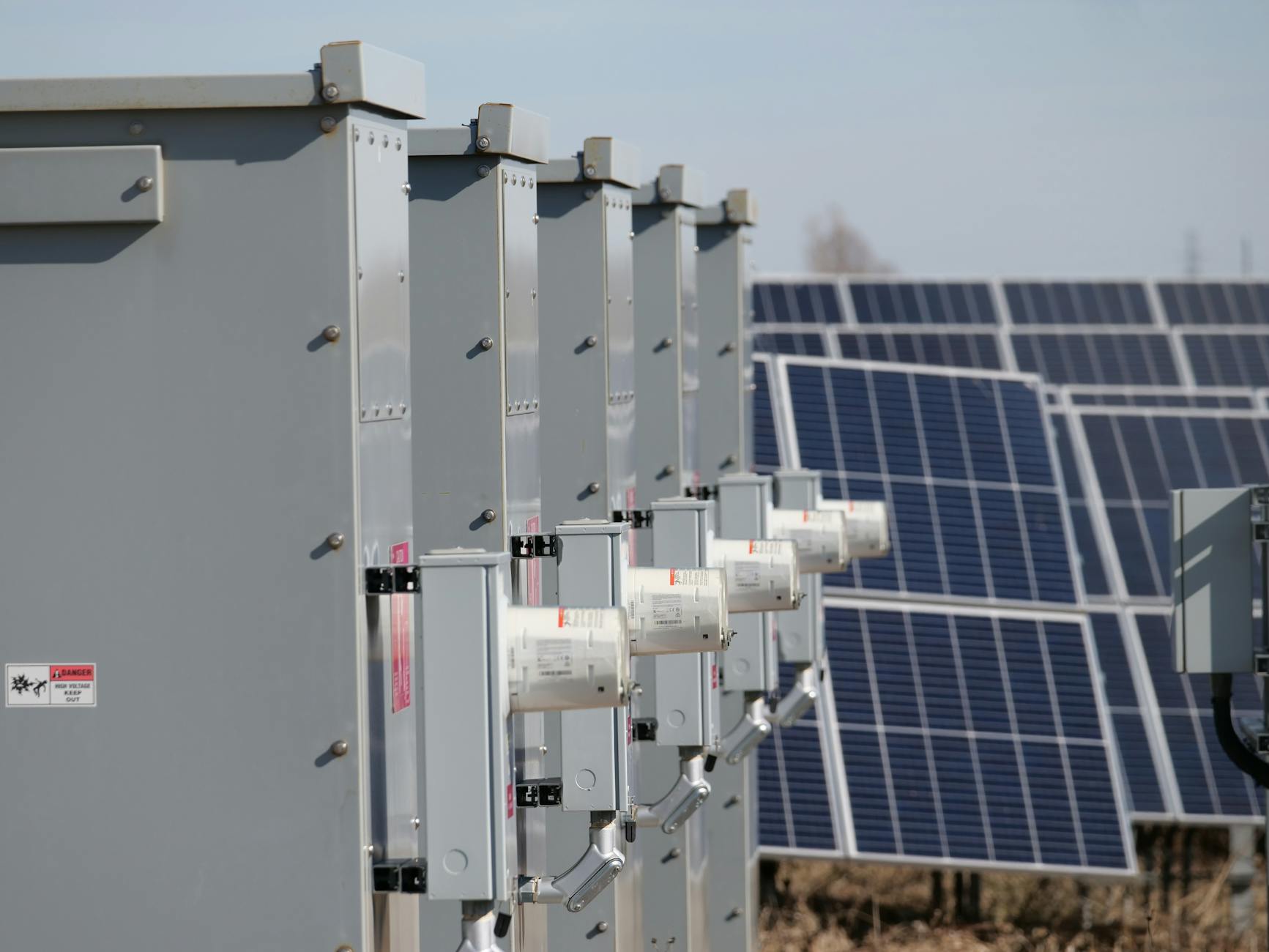

Peut-on brancher deux panneaux solaires sur le même régulateur sans danger ?

Pour répondre clairement : oui, deux panneaux solaires peuvent fonctionner sur un seul régulateur, et c’est même une configuration courante sur le terrain. Ce qui décide, ce n’est pas le nombre de panneaux, mais la capacité du régulateur solaire à encaisser la tension et le courant combinés. Sur beaucoup de kits d’entrée de gamme, on trouve d’ailleurs directement deux entrées panneaux, prévues pour ce cas de figure.

Le premier réflexe consiste à prendre la fiche technique du régulateur. On y lit trois valeurs clés : tension d’entrée maximale (Voc max), courant de charge maximal (souvent noté Imax ou Icharge), et puissance recommandée. Tant que le montage reste en dessous de ces limites, avec une petite réserve de sécurité, le système photovoltaïque fonctionne sans surchauffe et sans coupures intempestives.

Dans la pratique, beaucoup de particuliers tombent dans le même piège : ils additionnent uniquement les watts, sans regarder les ampères. Or, en courant continu, c’est souvent l’intensité qui met le matériel à genoux. Un exemple concret parle plus qu’un long discours : deux panneaux de 100 W prévus pour un système 12 V donnent environ 200 W. Divisés par 12 V, cela fait environ 16,6 A. Un régulateur 10 A n’y survivra pas longtemps, un 20 A travaille dans une zone raisonnable, surtout si l’on ajoute un peu de marge pour les forts ensoleillements et les températures basses qui font grimper la production instantanée.

Un autre point souvent oublié : la température. À Évry, Corbeil ou ailleurs, un panneau en plein soleil d’été ne produit pas exactement ce qu’indique son étiquette de catalogue. La tension à vide baisse un peu, le courant varie, et l’ensemble vit au rythme de la météo. D’où l’intérêt de ne pas jouer au plus juste sur le calibre du régulateur. Un modèle dimensionné avec 20 à 30 % de marge absorbe mieux ces écarts et tient plus longtemps, surtout dans un fourgon ou un local technique peu ventilé.

Pour ceux qui ajoutent un deuxième panneau sur une installation existante, la bonne méthode consiste à refaire le calcul depuis zéro : addition de la puissance, calcul du courant attendu, vérification de la tension d’entrée selon série ou parallèle, puis contrôle du câblage et des protections. On en profite souvent pour reprendre quelques détails oubliés au premier montage, comme l’ajout d’un fusible entre panneaux et régulateur ou l’augmentation de la section de câble sur la ligne principale.

Un dernier point mérite d’être posé dès le départ : doubler les panneaux ne dispense pas de réfléchir à l’isolation globale du logement. Dans un pavillon mal isolé, gagner quelques centaines de watts de solaire ne compense pas des déperditions énormes par les murs. Certains propriétaires combinent d’ailleurs audit énergétique et panneaux. Sur ce sujet, un aperçu de ce que coûte une bonne isolation extérieure sur un pavillon se trouve sur cette page détaillée : coût et enjeux d’une isolation extérieure. Le solaire vient alors en complément d’un bâti mieux maîtrisé.

Montage série ou parallèle pour deux panneaux solaires sur un régulateur

Une fois acquis que le régulateur supporte la charge, reste le choix du schéma de câblage. Pour un branchement panneaux solaires à deux modules, deux options se présentent : montage en série ou montage en parallèle. Derrière ces deux mots, le comportement de tout le système change : tension, intensité, pertes dans les câbles et réaction face à l’ombre n’ont plus rien à voir.

En série, le plus du premier panneau va sur le moins du second. On se retrouve avec un « train » de panneaux, comme des piles alignées. La tension des deux modules s’additionne, alors que le courant reste au niveau du panneau le plus faible. Deux panneaux 12 V montés en série alimentent donc le régulateur avec environ 24 V, pour le même courant qu’un seul. Ce montage intéresse surtout les régulateurs MPPT, capables de transformer cette tension plus élevée en un courant plus important vers la batterie.

En parallèle, chaque borne positive est reliée aux autres positives, et chaque borne négative aux autres négatives. La tension reste constante, mais les courants se cumulent. Deux panneaux de 12 V et 5 A en parallèle fournissent toujours 12 V, mais environ 10 A. Ce schéma simplifie la vie des régulateurs PWM qui ne savent pas « transformer » une grande tension, mais impose des câbles plus costauds pour faire passer tout ce courant continu.

Pour aider à visualiser, le tableau suivant résume les différences principales entre ces deux montages pour un système photovoltaïque simple à deux panneaux :

Sur le terrain, le choix dépend beaucoup du contexte. Sur un fourgon garé parfois sous des arbres, le montage parallèle reste souvent plus tolérant à l’ombre. Sur une maison bien dégagée, avec deux panneaux identiques orientés plein sud, la série couplée à un MPPT donne un très bon rendement, surtout lorsque la longueur de câble entre le toit et le local technique est importante.

Autre critère à ne pas négliger : l’évolution de l’installation. Un propriétaire qui prévoit de rajouter plus tard un troisième ou un quatrième panneau réfléchira différemment. Un réseau de panneaux en série peut vite atteindre la tension maximale d’entrée du régulateur. À l’inverse, un parallèle trop chargé finit par exploser la limite de courant. Dans ces cas-là, certains choisissent de passer à un second régulateur ou à une architecture différente, avec un coffret de répartition plus élaboré.

Là où beaucoup se trompent, c’est en imaginant qu’il existe un « meilleur » montage universel. En réalité, le bon schéma de câblage dépend du régulateur, de l’emplacement et de l’usage. Un artisan habitué aux chantiers d’Essonne ne câblera pas de la même façon un abri de jardin basculant en autoconsommation qu’un camping-car qui doit survivre à une semaine de pluie en Bretagne.

Compatibilité panneaux, marques différentes et pièges à éviter

La question revient souvent au moment d’acheter le deuxième panneau : peut-on mélanger les marques et les modèles sur le même régulateur solaire. La réponse est nuancée. En parallèle, tant que la tension nominale des panneaux est proche et que les intensités restent dans les clous, la compatibilité panneaux reste acceptable. En série, en revanche, mélanger des modules trop différents finit presque toujours par brider la production.

L’exemple de Karim illustre bien la situation. Son premier panneau de 120 W, 18 V, 6,7 A, avait été monté sur le toit de son utilitaire. Un an plus tard, il récupère un panneau de 150 W donné par un ami, cette fois-ci un modèle avec une tension un peu différente. En parallèle, la tension globale reste autour de 18 V, mais le panneau le plus « fort » ne travaille pas à son meilleur point de fonctionnement. Le système fournit tout de même plus d’énergie qu’avec un seul panneau, mais moins que ce qu’il pourrait donner avec deux modules vraiment identiques.

En série, la situation se complique. Les deux panneaux sont traversés par le même courant. Le module le plus faible ou le plus ombragé impose sa limite, ce qui rabote le rendement de l’autre. C’est pour cette raison que, pour un montage série propre, on conseille des panneaux de même puissance, même technologie et caractéristiques proches. Cela vaut pour la tension à vide (Voc), la tension au point de puissance maximale (Vmp) et le courant au point de puissance maximale (Imp).

Pour limiter les mauvaises surprises, quelques réflexes simples rendent service :

• Lire systématiquement l’étiquette située au dos de chaque panneau (Voc, Isc, Vmp, Imp).
• Éviter de mélanger panneaux 12 V et 24 V sur la même chaîne en série.
• Préférer des modules de même marque et même série quand cela reste possible.
• Tester chaque panneau au multimètre avant de le raccorder au système photovoltaïque.
• Vérifier l’absence de fissures ou de boîtiers de jonction endommagés, sources de faux contacts.

Les mélanges hasardeux se paient toujours, soit en rendement perdu, soit en pannes difficiles à diagnostiquer. On voit parfois des installations où un panneau supposé « additionnel » finit par être débranché parce qu’il perturbe tout le reste. Autant prendre le temps d’anticiper avant de monter sur le toit.

Autre piège classique : la confusion entre puissance crête et usage réel. Deux panneaux de 200 W ne produisent pas en continu 400 W. L’orientation, l’inclinaison, la température, la propreté de la vitre jouent sur la production. Avant de surdimensionner à l’aveugle, il peut être intéressant de travailler aussi sur la consommation (remplacement d’éclairage halogène par du LED, isolation, appareils plus sobres). Une démarche globale, mêlant optimisation de la maison et énergie, finit presque toujours par coûter moins cher qu’une course aux watts. Sur ce point, certains combinent même projet solaire et travaux d’enveloppe, en étudiant par exemple les solutions d’isolation par l’extérieur décrites ici : exemple de budget pour une ITE.

La règle d’or à garder en tête reste simple : plus les panneaux sont proches en caractéristiques, plus la connexion panneaux sera efficace. Le reste n’est qu’ajustement, câblage et contrôle régulier.

Régulateur PWM ou MPPT pour deux panneaux solaires : choix et dimensionnement

Une fois le sujet des panneaux éclairci, il faut se pencher sur le « chef d’orchestre » de l’installation solaire : le régulateur de charge. Deux grandes familles se partagent le marché actuel des petits systèmes photovoltaïques en courant continu : les régulateurs PWM et les régulateurs MPPT. Les deux savent protéger une batterie, mais pas avec la même finesse ni la même efficacité.

Le PWM, pour commencer, reste la solution économique. Son principe est assez simple : il hache le courant pour maintenir la tension de la batterie dans une zone correcte. Pour fonctionner correctement, la tension des panneaux doit rester proche de celle de la batterie. Sur un système 12 V avec PWM, on choisit donc généralement des panneaux dits « 12 V » autour de 18 V à vide, montés en parallèle. Dans cette configuration, brancher deux panneaux sur le même régulateur PWM consiste surtout à additionner les ampères et à vérifier que le courant ne dépasse pas la limite de l’appareil.

Le MPPT, lui, travaille différemment. Il analyse en temps réel le point de fonctionnement des panneaux (tension et courant) pour tirer le maximum de puissance disponible à un instant donné, puis transforme cette énergie pour l’adapter à la tension de la batterie. Résultat : sur un ciel nuageux ou avec des températures basses, on peut gagner jusqu’à une trentaine de pourcents de rendement par rapport à un PWM. Pour deux panneaux solaires branchés sur un régulateur unique, ce gain commence à vraiment se sentir sur la durée.

Pour bien choisir, trois paramètres comptent davantage que le reste :

Le premier, c’est la tension maximale d’entrée du régulateur. Un MPPT 100 V/30 A supportera sans broncher deux, voire trois panneaux en série, du moment que la somme de leurs Voc reste en dessous des 100 V, même par temps froid. Le second, c’est le courant de sortie maximal, qui doit encaisser le courant de charge vers la batterie. Le troisième, c’est la puissance totale recommandée, souvent donnée pour chaque tension de batterie (12, 24, 48 V).

Reprenons un exemple chiffré. Deux panneaux de 150 W destinés à un système 12 V donnent 300 W au total. Le courant théorique à pleine puissance atteint 300 / 12, soit 25 A. Prévoir un régulateur 30 A laisse une marge de sécurité satisfaisante. En pratique, on vise souvent un appareil un cran au-dessus pour tenir compte des conditions réelles et des évolutions possibles de l’installation, surtout si l’on ajoute plus tard un panneau supplémentaire.

Certains fabricants proposent aujourd’hui des solutions intégrées, type station de puissance avec régulateur MPPT et batteries incluses. Ces équipements gèrent automatiquement la régulation de charge, la surveillance et parfois même le suivi via application. Pour des usages nomades (van, chantier, événement ponctuel), ce genre de système simplifie la vie. Cependant, dès que l’on parle d’une installation solaire fixe raccordée au bâti, une étude plus poussée et un câblage sur mesure gardent tout leur intérêt.

Au final, le critère décisif se résume à un choix de philosophie : PWM pour les petites puissances simples et économiques, MPPT pour les montages multi-panneaux et les installations qui doivent produire au mieux toute l’année. Dans les deux cas, un régulateur bien dimensionné et correctement câblé reste la meilleure assurance vie de vos batteries.

Étapes pratiques pour connecter deux panneaux solaires à un régulateur

Une bonne théorie ne sert à rien si, une fois sur le toit, les câbles partent dans tous les sens. Un branchement panneaux solaires propre suit toujours le même cheminement : repérage du matériel, choix des sections de câbles, pose des protections et contrôle des polarités. Mieux vaut prendre une heure de plus à la mise en service que de passer l’hiver à chercher une panne intermittente.

La première étape consiste à rassembler le matériel adapté : un multimètre, des câbles en section suffisante (4 ou 6 mm² pour des petites puissances 12 V, plus si les courants montent ou si les longueurs sont importantes), des connecteurs MC4 traditionnels et en T pour les dérivations, quelques fusibles en courant continu, et de quoi fixer et protéger les câbles contre les frottements et les UV. On évite les dominos et autres bricoles prévues pour le 230 V de la maison.

Vient ensuite le contrôle des panneaux eux-mêmes. On lit attentivement les valeurs Voc (tension à vide) et Isc (courant de court-circuit) indiquées sur la plaque signalétique. Avec ces chiffres, on vérifie que le régulateur se trouve dans sa zone de confort, que ce soit en série ou en parallèle. On peut profiter du soleil du jour pour mesurer au multimètre la tension réelle à vide de chaque panneau, histoire de repérer tout de suite un module vraiment défaillant.

Une fois les vérifications faites, la méthode générale reste la même, que l’on choisisse série ou parallèle :

D’abord, les batteries sont raccordées au régulateur. Cette étape permet à l’appareil de détecter la tension du parc batterie et de se configurer correctement. Ensuite, les panneaux sont connectés au régulateur, en ayant pris soin de regrouper au préalable les câbles de même polarité (plus avec plus, moins avec moins en parallèle, ou série bien respectée). On évite de brancher des panneaux en plein soleil sur un régulateur qui n’est pas encore relié à une batterie.

Sur un petit fourgon, la différence se voit vite. Un branchement approximatif donne des batteries à plat au bout de deux jours de météo moyenne. Un câblage propre, avec des sections adaptées, une bonne régulation de charge et des fusibles bien choisis, tient la route sur des années. Ce n’est pas forcément spectaculaire, mais c’est ce qui sépare une installation bricolée « pour voir » d’un système photovoltaïque qui devient vraiment un élément fiable du quotidien.

Pour ceux qui hésitent encore à couper le premier câble, il existe de nombreuses vidéos pas à pas qui montrent la gestuelle, le sertissage des MC4, l’utilisation du multimètre. Voir un autre bricoleur ou un pro faire la manipulation une fois permet de lever pas mal d’appréhensions avant de se lancer sur son propre toit.

Peut-on brancher deux panneaux solaires de marques différentes sur le même régulateur ?

Oui, c’est possible, surtout en montage parallèle, à condition que les panneaux aient des tensions proches et que le courant total reste dans les limites du régulateur. En série, il vaut mieux utiliser des panneaux identiques, car le module le plus faible limite la production de l’ensemble.

Comment calculer le calibre minimum de mon régulateur solaire pour deux panneaux ?

Additionnez d’abord la puissance des panneaux, puis divisez par la tension du système (12, 24 ou 48 V) pour obtenir le courant théorique. Ajoutez ensuite une marge de 20 à 30 % pour choisir le calibre du régulateur. Par exemple, 2 panneaux de 150 W sur un système 12 V donnent 300 / 12 ≃ 25 A ; un régulateur de 30 A convient.

Faut-il privilégier un montage en série ou en parallèle pour deux panneaux solaires ?

En série, les tensions s’additionnent et le courant reste le même, ce qui convient bien aux régulateurs MPPT et limite les pertes dans les câbles. En parallèle, la tension reste identique et les courants s’additionnent, ce qui est plus tolérant à l’ombre et adapté aux régulateurs PWM. Le choix dépend donc du type de régulateur, de la configuration du toit et de l’usage prévu.

Doit-on installer des fusibles entre les panneaux et le régulateur ?

Oui, il est recommandé de placer au moins un fusible ou disjoncteur continu sur le conducteur positif entre les panneaux et le régulateur, et un autre entre le régulateur et les batteries. Ces protections limitent les risques en cas de court-circuit ou de câble endommagé et facilitent la mise hors tension pour la maintenance.

Un régulateur trop petit risque-t-il d’endommager les panneaux solaires ?

En général, un régulateur sous-dimensionné commence par chauffer, se mettre en sécurité ou couper la charge, parfois de façon répétée. Les panneaux, eux, résistent mieux et ne sont pas les premiers à souffrir. C’est surtout le régulateur et, à terme, les batteries qui risquent des dommages. D’où l’intérêt de choisir un régulateur adapté, avec une vraie marge de sécurité.
